SolidKits.AutoWorks參數化設計之建模優化：裝配級優化
上一期我們介紹了SolidKits.AutoWorks參數化設計零件級優化的優化方法，今天我們繼續來聊一聊參數化設計裝配級的建模優化從哪些方面入手。
首先，我們要確定，在模型變化過程中是否會有零部件的替換過程，如果有替換件，我們就要從配合上去優化，其次還要考慮是否可以將某些替換件放到子裝配體中，來驅動子裝配體的替換。

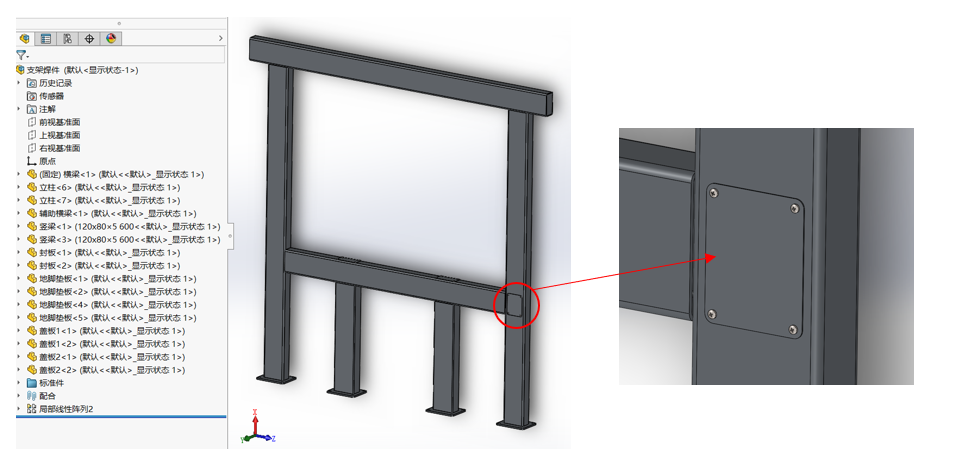

比如下圖中，在改型時會用蓋板1來替換掉蓋板2，但螺栓的大小并沒有發生改變，假如我們只替換蓋板，那與蓋板有配合關系的螺栓，就會因為找不到配合面而出現報錯，這種情況，我們有兩種辦法來解決：一是將螺栓與豎梁直接配合在一起，與蓋板并無配合關系；二是將螺栓和蓋板做成子裝配體，替換時整體替換。在此例中，明顯建立子裝配體會更加合適一些。
還有就是不會變化的零部件，我們也可以放到子裝配體中，但要按照實際情況來做，產品結構允不允許我們建立子裝配體，如果不允許，那我們就要從配合下手，不能建立子裝了。
配合方面，替換的零部件要用參考基準面或基準軸來做配合，保持替換件與被替換件基準面或基準軸一致，這樣在替換時才不會因為找不到面而報錯。原則就是手動替換時不會報錯。

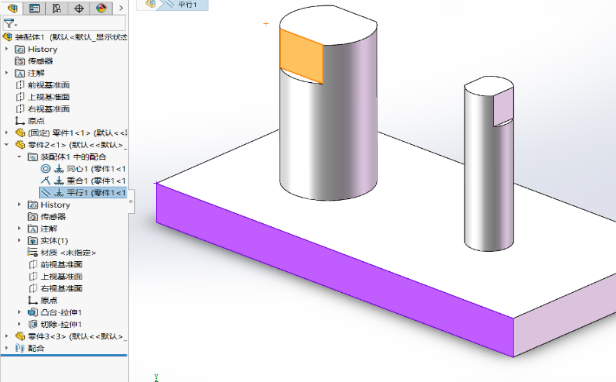

比如下圖中的平行配合，優化時我們應該在橘色面建立一個基準面來配合，這樣替換時才不會報錯。
如果沒有需要替換件的話，就考慮配合時使用哪種配合方式，有距離變化，就使用距離配合，有關聯變化就用重合、同心、寬度配合等，具體情況還要視具體產品來定。
